门海快速关断信号发生器与门海智能关断器 RSD 配合使用，是快速关断系统解决方案的核心组成部分。当快速关断信号发生器上电后，并保持紧急开关打开，快速关断信号发生器向 RSD 输出环路发送“系统激活信号”，使RSD开启并维持光伏组件连接并输出能量。当快速关断信号发生器关闭时，RSD 自动进入快速关闭模式。当快速关断信号发生器再次倍激活时，光伏系统恢复电能生产。

             门海快速关断解决方案符合 NEC 2017&2020 (690.12)规范，以及SunSpec快速关断协议。可以选配一个或者两个磁环配合其使用。另外，还可选配85-264VAC和180-550VAC的电源，85-264VAC电源用于住宅，180-550VAC电源用于商业。

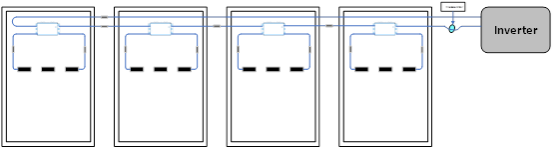

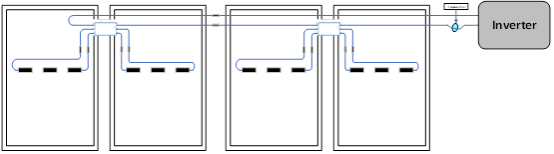

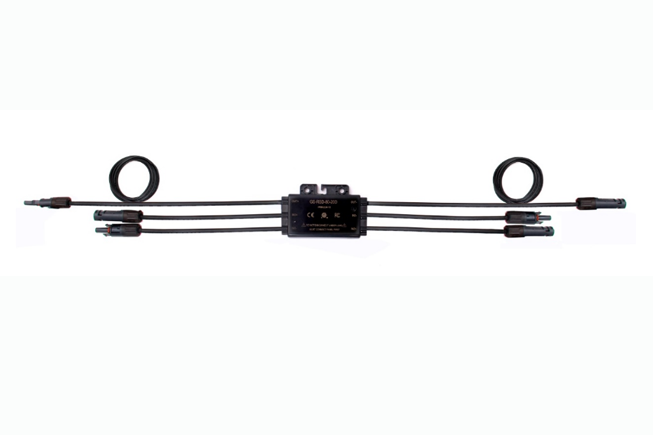

关断器输入端连接光伏板，输出端级联构成光伏组串系统。PLC发送器的信号耦合器置于组串母线回路中，用于发送控制信号. 基于安全考虑，安装过程中，请勿开启PLC发送器，预防电击危险！

*磁环可选线长150mm,180mm,300mm,600mm

本文档为初稿，本公司会根据实际应用，不定期更新版本，恕不另行通知。以官方最新版本为准。版权所有，仅供内部参考，杜绝外传！
